FIT（袋入工程）とTORNADO®（収縮工程）との連結で、全体包装ラインの自動化を実現します。
思いやり設計
省スペース
簡単操作
ロールフィルム

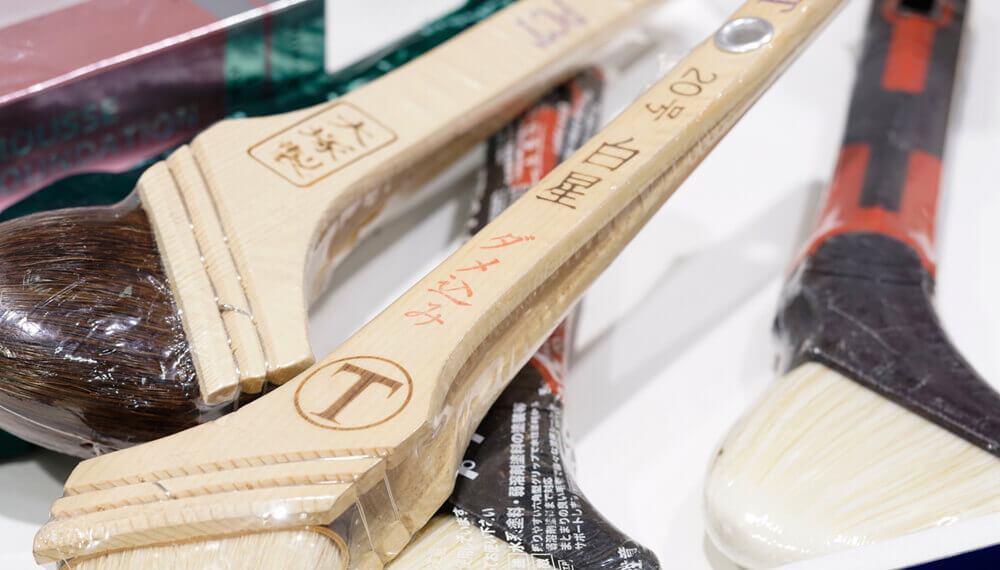

商品の保護、複数まとめてパッケージに
1台で多品種容器に対応
トリガーボトルからチューブまで長さ・幅・重さの異なるワークも段取り替えが簡単。多品種少量生産に対応。

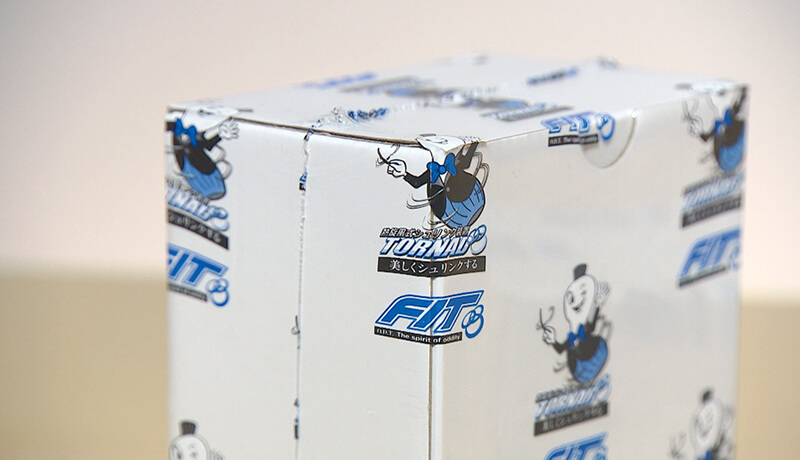

商品デザインを妨げない美しい仕上がり
安定したシール溶断を実現。さらに熱旋風式シュリンク装置TORNADO®がフィルムを収縮するので、シール線も目立ちにくく、こだわりの商品パッケージを妨げずに保護します。

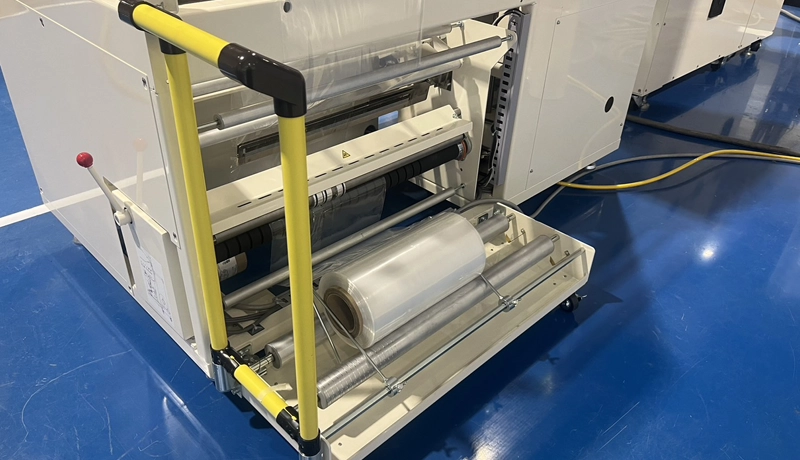

使う人をとことん配慮した設計

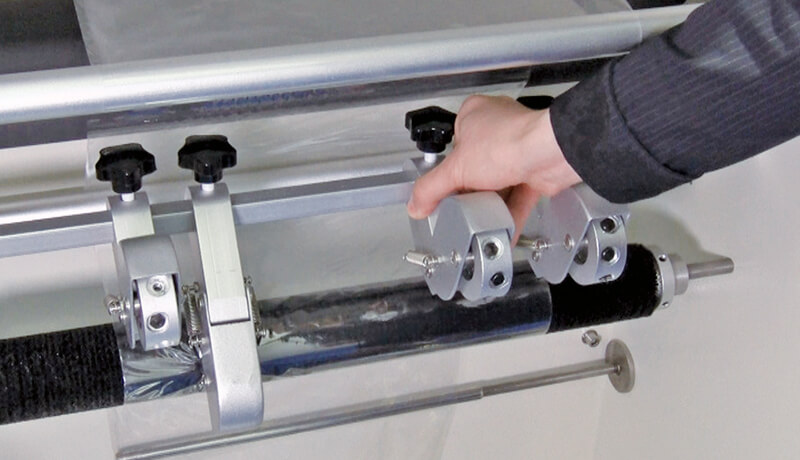

重たいロールフィルムを持ち上げなくていいように、装着場所は下部に設計。手を挟んで怪我をしないように危ない箇所にはカバーをするなど、ユーザビリティーを追求しました。
対応商品
食品
化粧品
医薬品
生活用品
キャップ
箱
Rシール
ボトル
機能紹介
-

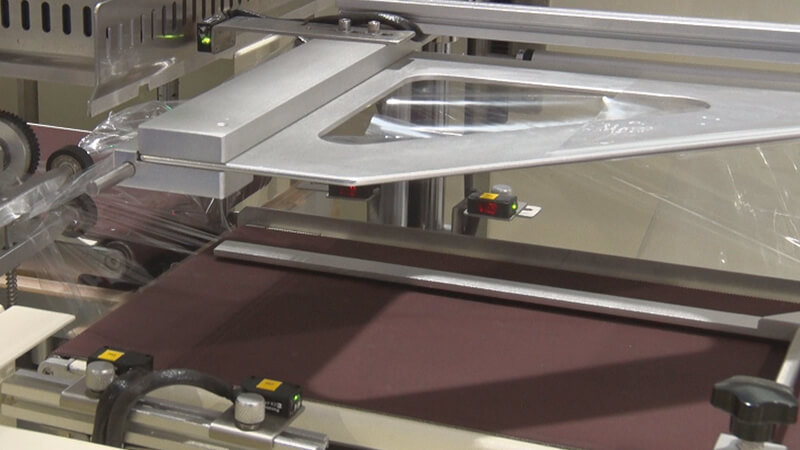

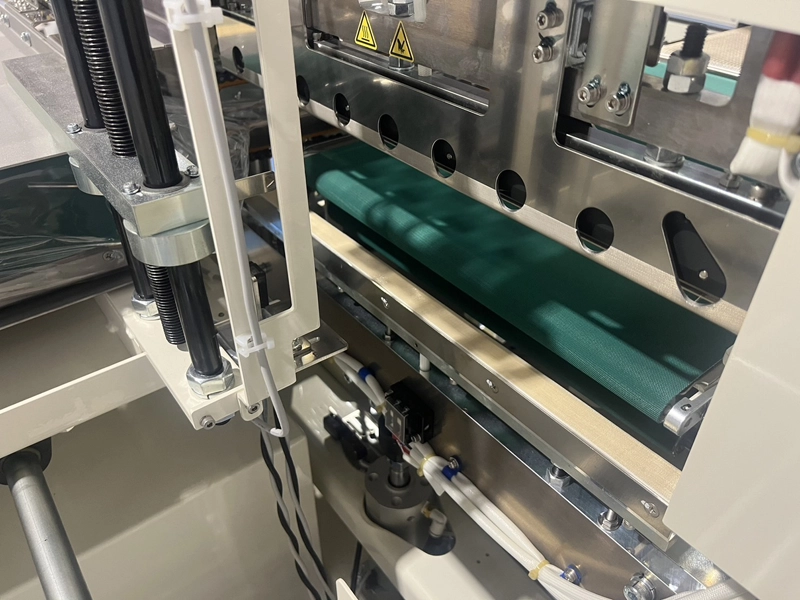

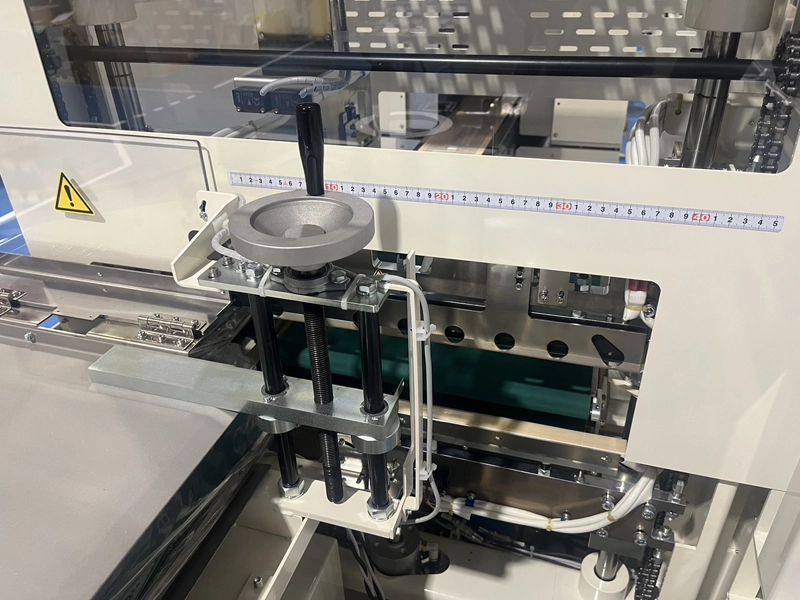

センサー
縦、横、2つのセンサーが製品の長さを読み取るため、長さや幅が違う製品を連続投入可能。
-

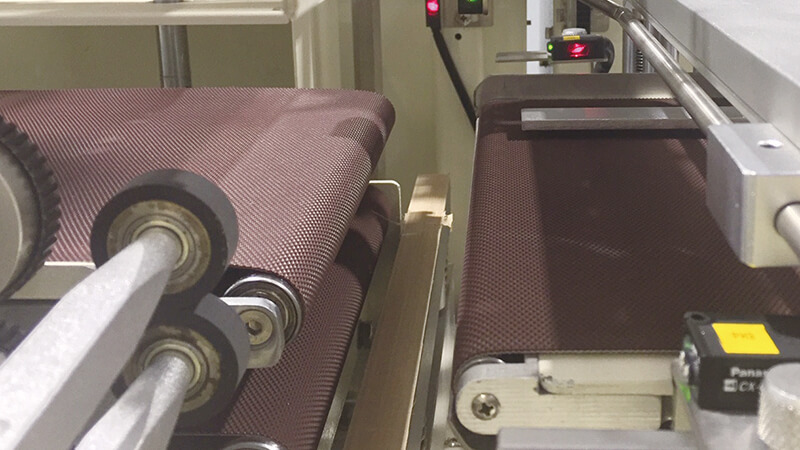

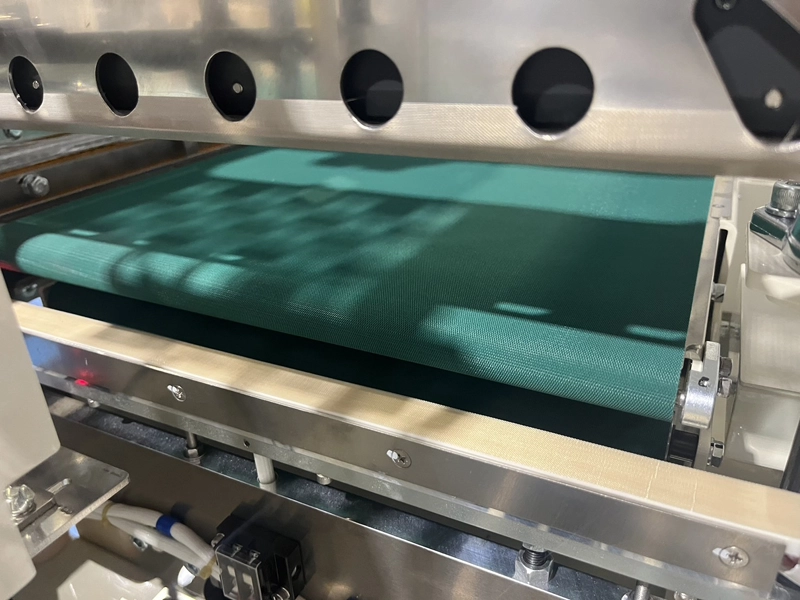

拡縮コンベア
コンベアの隙間に落ちてしまうような小さな製品も、これ1台でＯＫ。スムーズに製品を搬送します。
最大長 470 mm 最小長 50 mm -

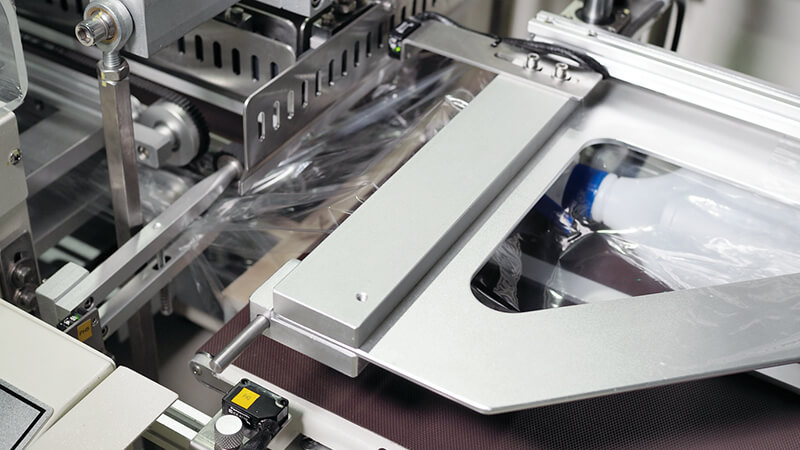

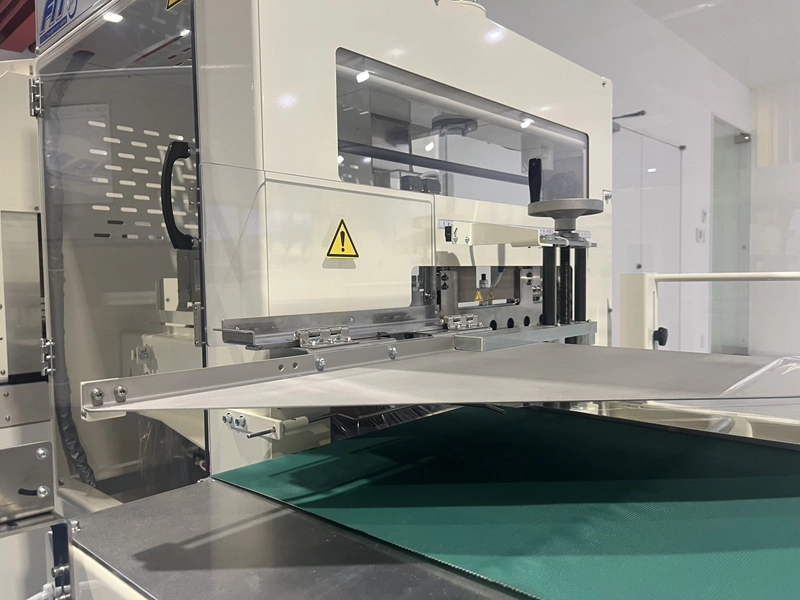

シールバー上下機構
製品の高さ・幅に合わせて袋サイズを変えることが出来るので、様々な製品の包装に対応します。
高さ 最大150 mm 最小5 mm 幅 最大380 mm 最小40 mm -

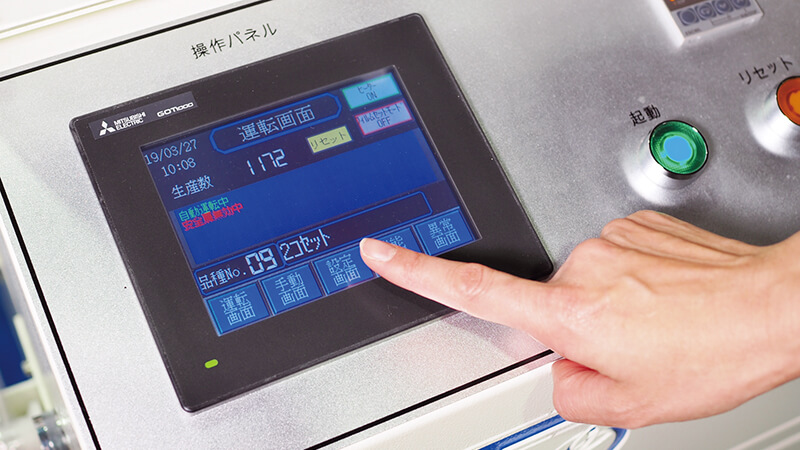

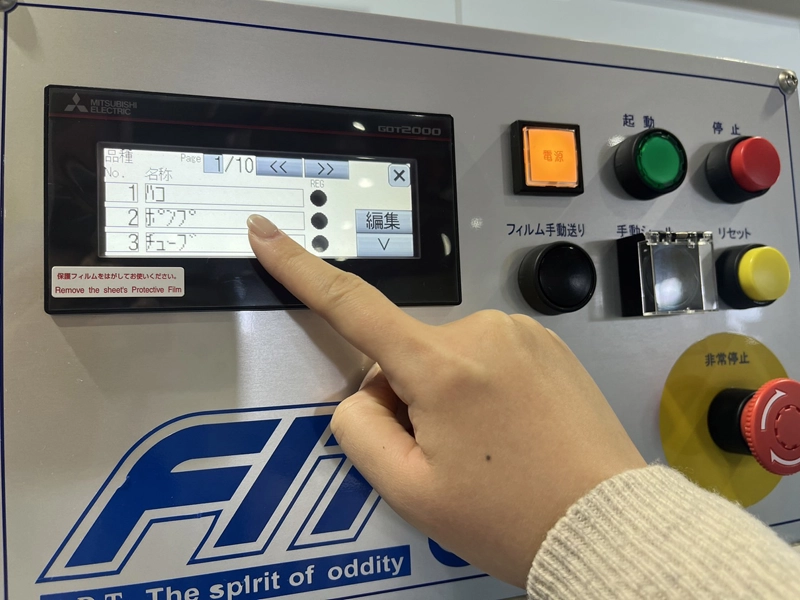

タッチパネル
タッチパネルから誰でも簡単操作。
-

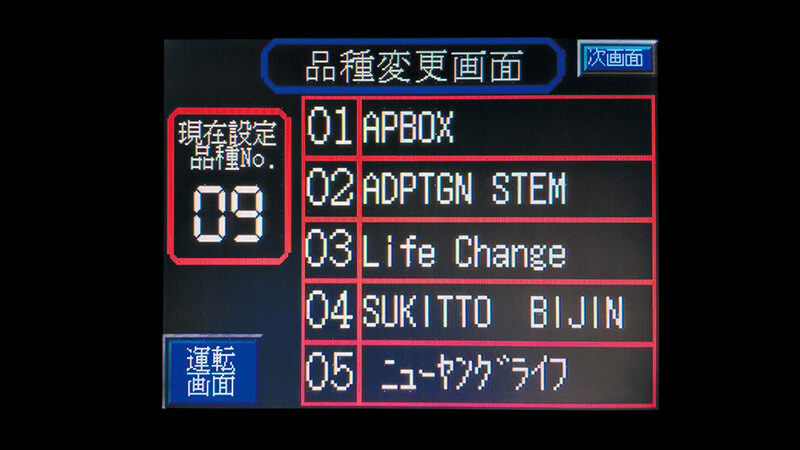

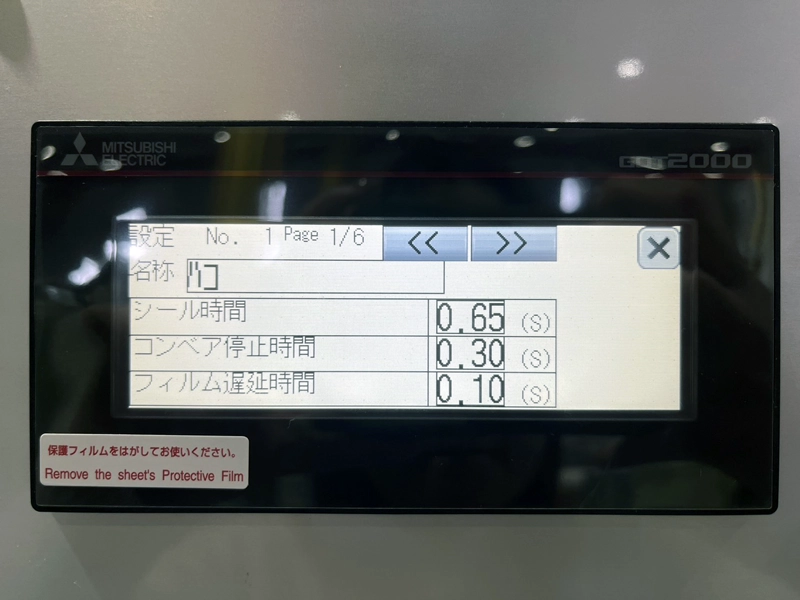

品種登録画面
品種登録が可能で、切替えもラクラク。
-

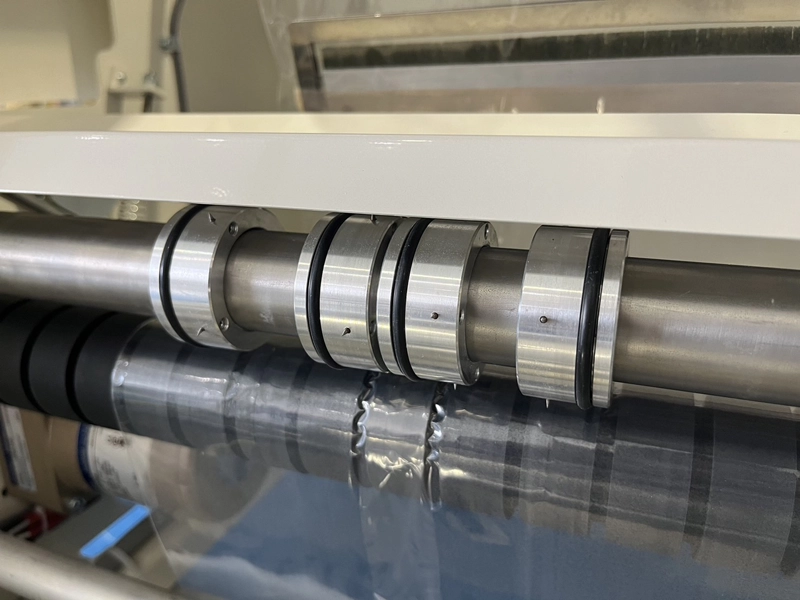

針穴調整
容器サイズに合わせては針位置・個数を調整するだけ。
さらに、

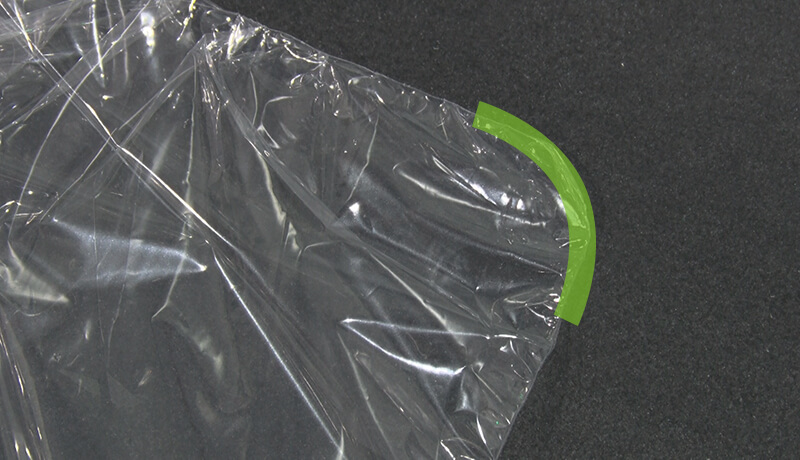

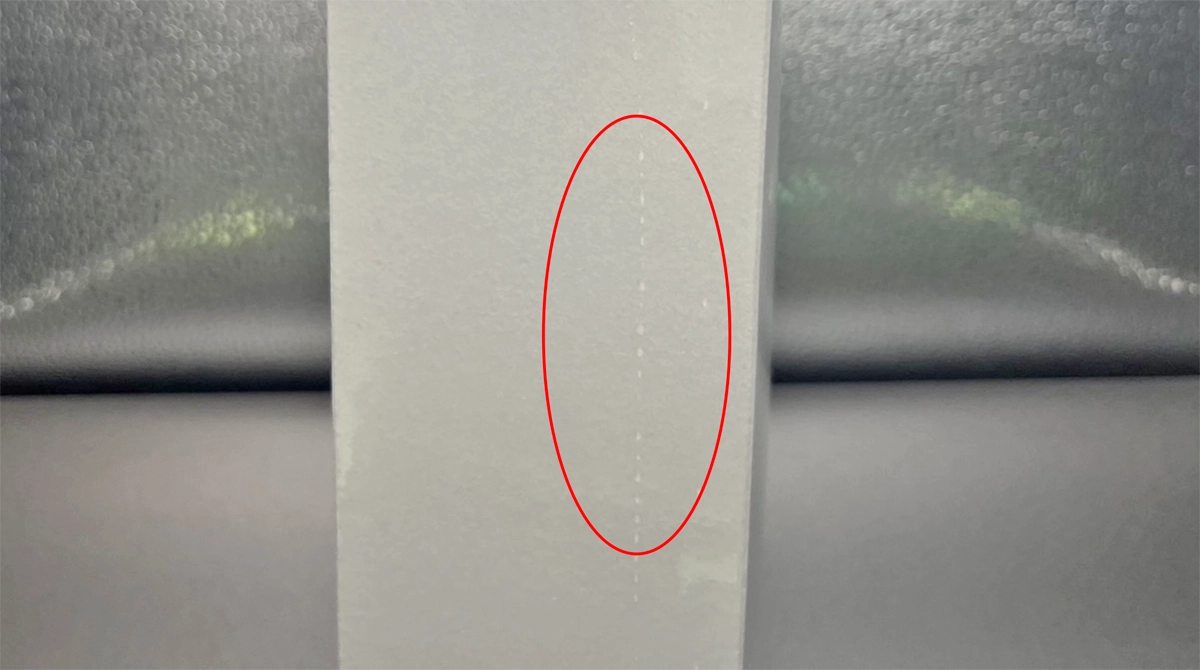

ミシン目にも対応。
自動でミシン目を付けられる機能も搭載しました。
エンドユーザーの使用感も上がり喜ばれます。
製品仕様

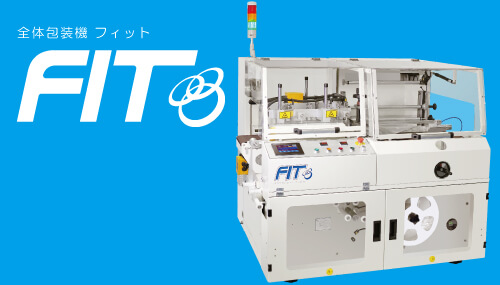

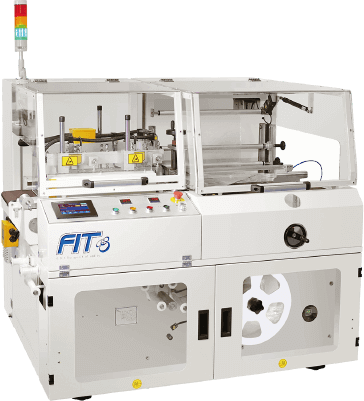

自動L型包装機FIT
| 機械寸法 | 機長：1,600 mm、機幅：1,140 mm |
|---|---|
| 電源 | 3相 200 V 30 A（2 kW） |
| 容量 | エアー圧：0.5 MPa以上、エアー量：80 L/min |
| 対応可能製品寸法 | 高さ：最大150 mm、最小5 mm 幅：最大380 mm、最小40 mm 長さ：最大470 mm、最小50 mm 処理能力：MAX40個/分 |
熱旋風式シュリンク装置TORNADO MINI
| 機械寸法 | W1000（ベルト除く）×D750 × H1450 |
|---|---|
| 電源・電圧 | 3相 200 V 40 A（実電流35 A） |
| ヒーター容量 | 予熱2.4 Kw 加熱7.2 Kw |
| 適用ワークサイズ | 高さ：280 mm以下 幅：100 mm以内 |
| 機械重量 | 搬送部および本体 約300 kg |
